三相电压表RDB-5

产品介绍：

---

•
• ►产品概述
•           智能三相电压表，采用交流采样技术，能测量三相电网中的电压，通过面板开关设置倍率，采用数字显示，具有精度高，性能稳定，抗振动等优点，直接替代原有的指针式仪表。
•
• ►产品特性
• ♦ 工作电源：AC220V或DC80～270V；
• ♦ 工作电流：AC 1A，5A；                         ♦ 电压：AC 100V，220V，380V；
• ♦ 频率：45～65HZ；                                 ♦ 精度等级：0.2级；
• ♦ 储存温度：-25℃～+70℃；                    ♦ 工作温度：0℃～+60℃；
• ♦ 功耗：<3W；                                         ♦ 湿度：≤93%RH；
• ♦ 工作耐压：2KV(50Hz/1min)；               ♦ 绝缘电阻：≥100MΩ；
• ♦ 测量速率：2~3次/秒；                           ♦ 海拔高度：≤3000m；
•
• ►主要功能
• ♦ 四位数码管显示
• ♦ 接线方式：三相四线、三相三线
• ♦ 开关量输入、模拟量输出、报警输出、RS485通讯（选配）
•
• ►开孔尺寸：45*45mm、68*68mm、76*76mm、91*91mm、111*111mm
•

---

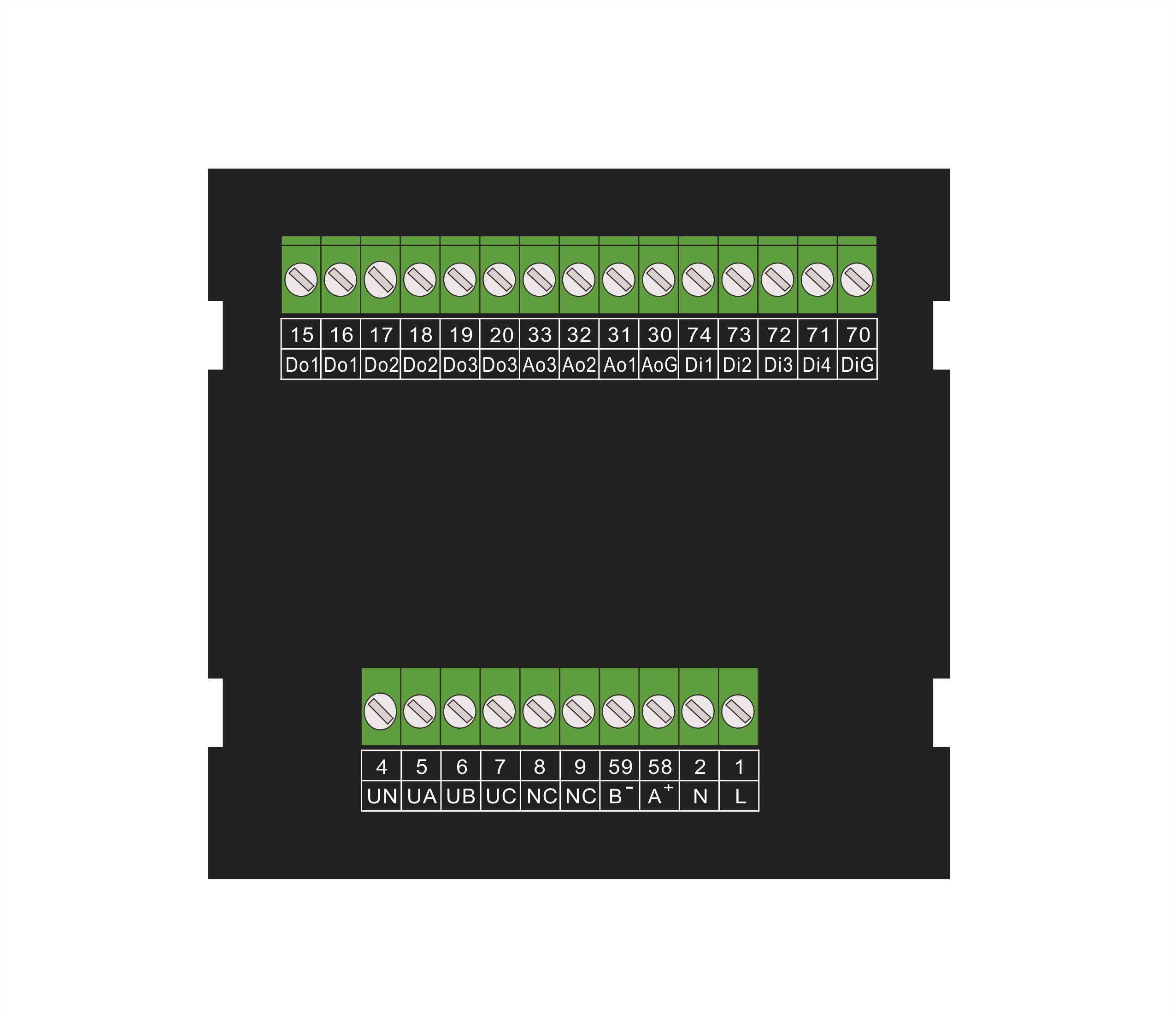

背部端子图：

开孔尺寸：
